LOGICKÉ OBVODY
Základom pre stavbu číslicových zariadení sú logické obvody ( LO ). Logické obvody delíme na obvody kombinačné a obvody sekvenčné. Tieto dve skupiny obvodov majú spoločnú teóriu, ktorá sa opiera o logickú ( Boolovú ) algebru.

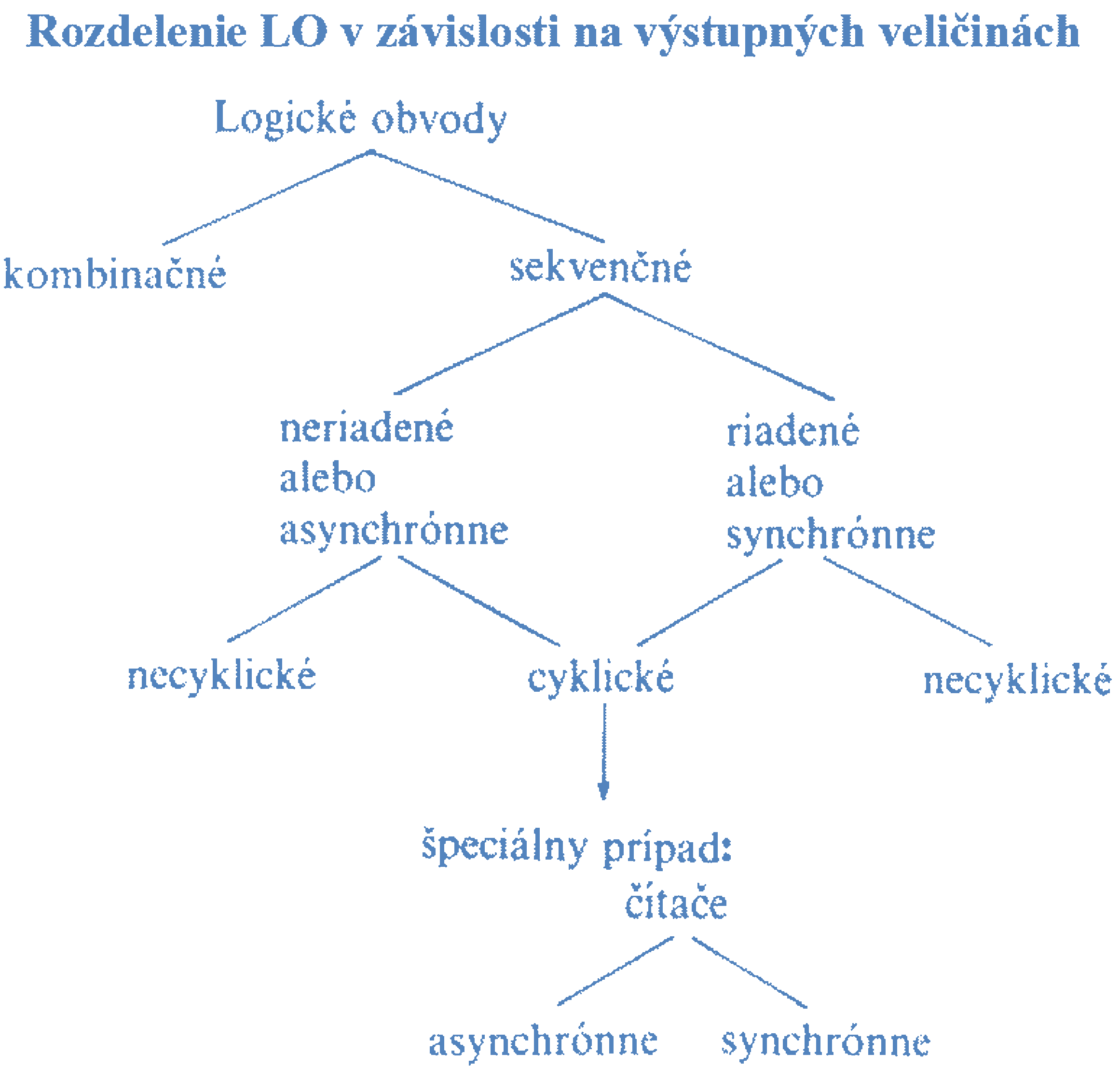

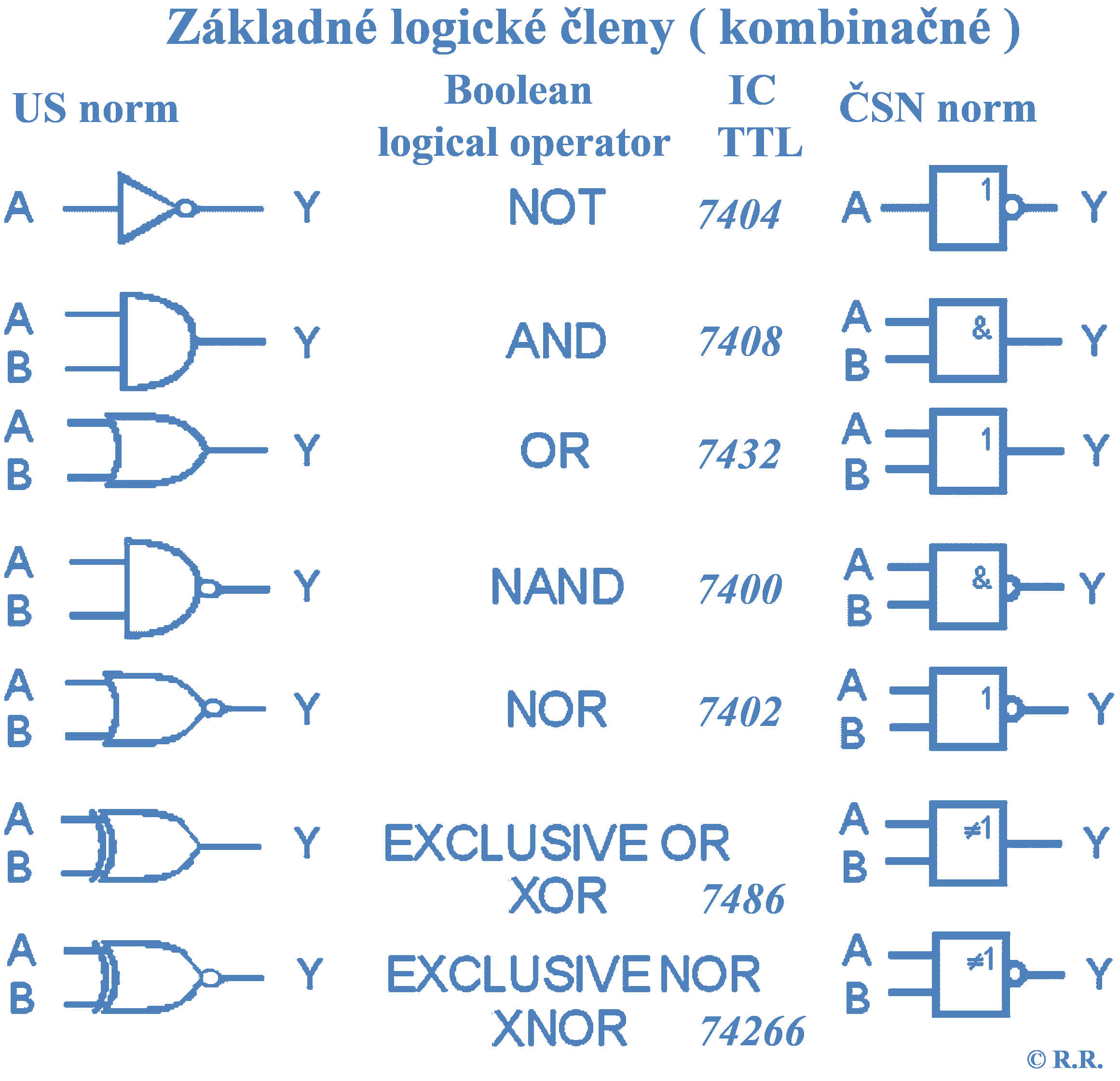

Výstupy kombinačných obvodov sú závislé iba na kombinácii vstupov, zatiaľ čo výstupy sekvenčných obvodov sú závislé tak ako na kombinácii vstupov, tak aj na ich poradí ( t.j. na čase ). Z toho vyplýva, že kombinačné logické obvody sú z princípu jednoduchšie než obvody sekvenčné. Oba typy obvodov potom môžu pracovať buď asynchrónne alebo synchrónne. V nasledujúcich tabuľkách a na znázornení delenia LO sú pripomenuté schematické značky logických členov, ako aj podrobné delenie LO.
Vypracoval Ing. Robert Roman
Parametre jednotlivých rodín logických obvodov
- Napájacie napätie UCC číslicových integrovaných obvodov ( ČIO ) je + 5V ± 0,25 V. To znamená hodnota od 4,75 V do 5,25 V.
- Pre správnu funkciu logických obvodov je potrebné túto hodnotu napájacieho napätia dodržať.
- Rozsahy napätia pre logickú jednotku „log. 1” a logickú nulu „log. 0”
Dokumentácia
- Logické obvody -- Základné princípy
- Birka, M. -- Učebný text Princípy počítačov - poznámky
- Miroslav PUTIŠ -- KOMBINAČNÉ LOGICKÉ OBVODY -- UNIZA
- Kolektív -- 1.časť Základy číslicovej techniky - KOMBINAČNĚ LO - Boolová algebra - Karnaughova mapa
- Kolektív -- 2.časť Základy číslicovej techniky - SEKVENČNÉ LO - Klopne obvody RST, JK, D - princíp ukladania čísiel v PC
- Logické obvody TTL SSI PREHĽAD -- Zoznam so stručným popisom obvodu -- katalóg TESLA
- Ing. Jiří Miekisch -- Boolová algebra
- Logické obvody -- Základné pojmy
Nástroje a emulácia obvodov :-)
- PEBBLE -- Picaxe Electronic Bread Board Layout Emulator -- V3.1e
- AUTODESK TINKERCAD -- © Autodesk, Inc.

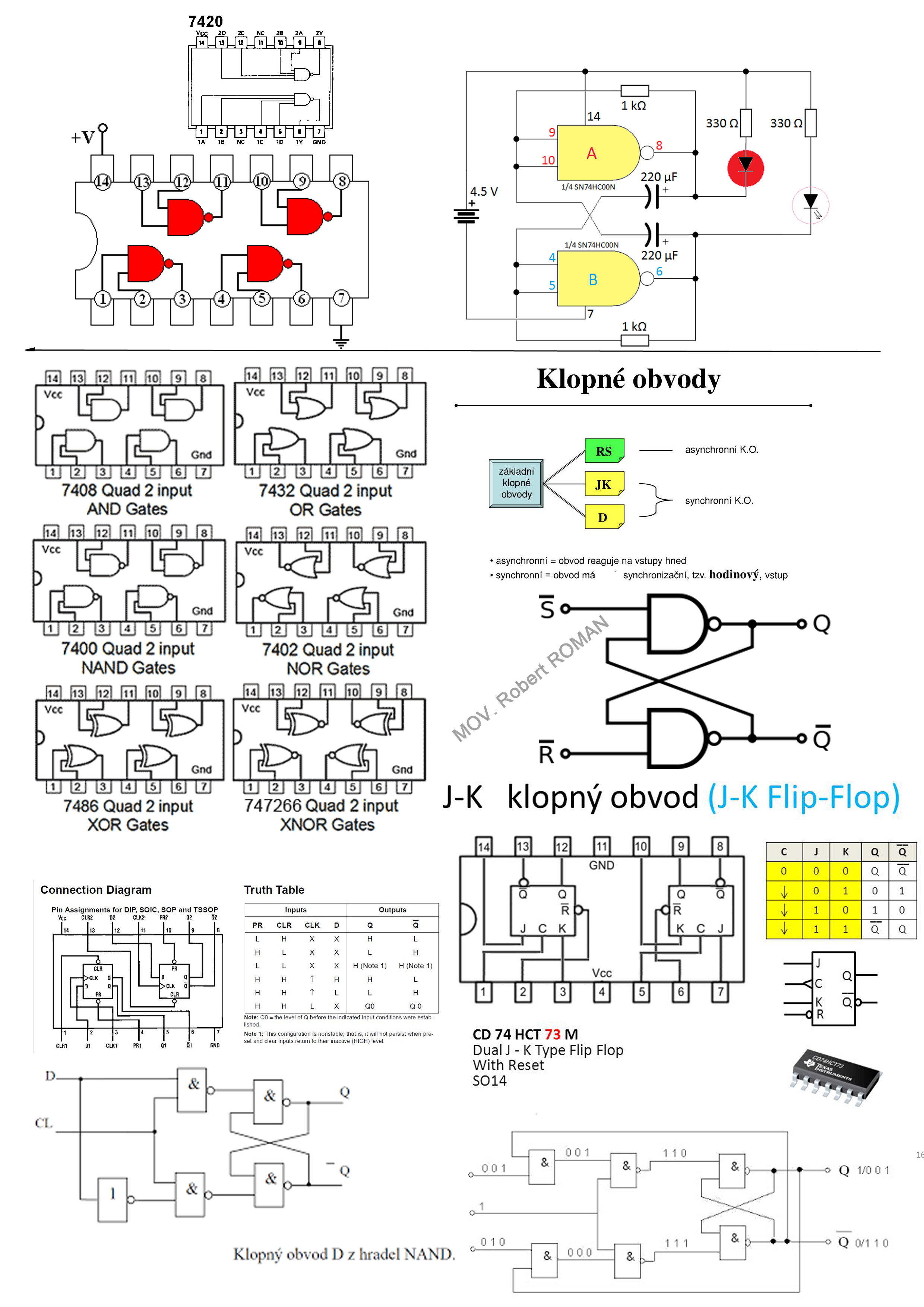

Ukážky praktických zapojení :-)

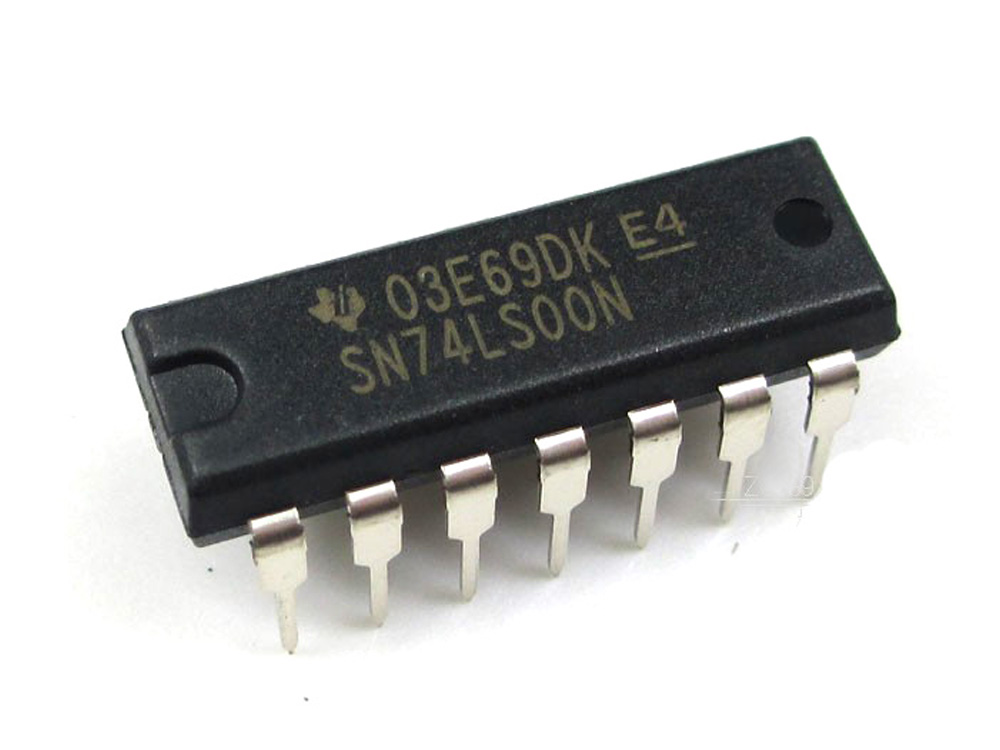

NAND
Logická funkcie NAND ( NOT AND ), v matematike tiež známa ako Shefferova funkcia, je negovaný logický súčin. Jedná sa teda o funkcii Y = A × B
Stručne povedané o funkcií:
Na výstupe bude log. 1 iba v prípade, keď je aspoň jeden vstup rovný log. 0
Na výstupe bude log. 0 iba v prípade, keď sú hodnoty všetkých vstupov rovné log. 1

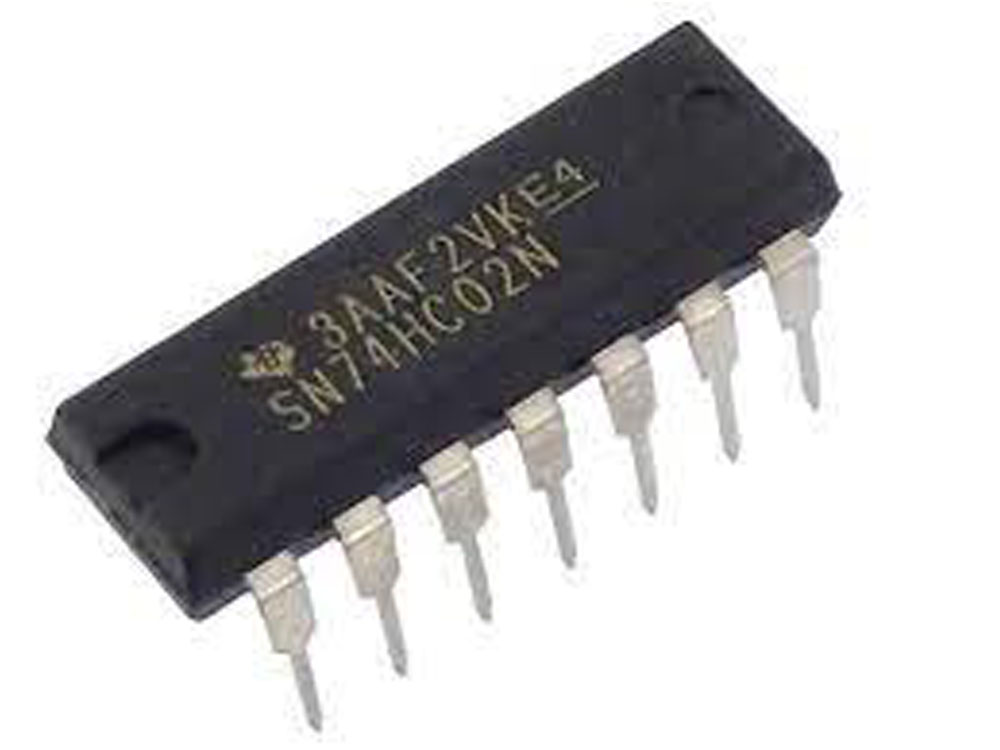

NOR
Logická funkcia NOR ( NOT OR ), v matematike tiež známa pod názvom Peirceová funkcia, je negovaný logický súčet. Funkciu možno teda vyjadriť zápisom Y = A + B .
Stručne povedané o funkcií:
Na výstupe bude log. 1 iba v prípade, keď sú hodnoty všetkých vstupov rovné log. 0
Na výstupe bude log. 0 iba v prípade, keď je aspoň jeden vstup rovný log. 1

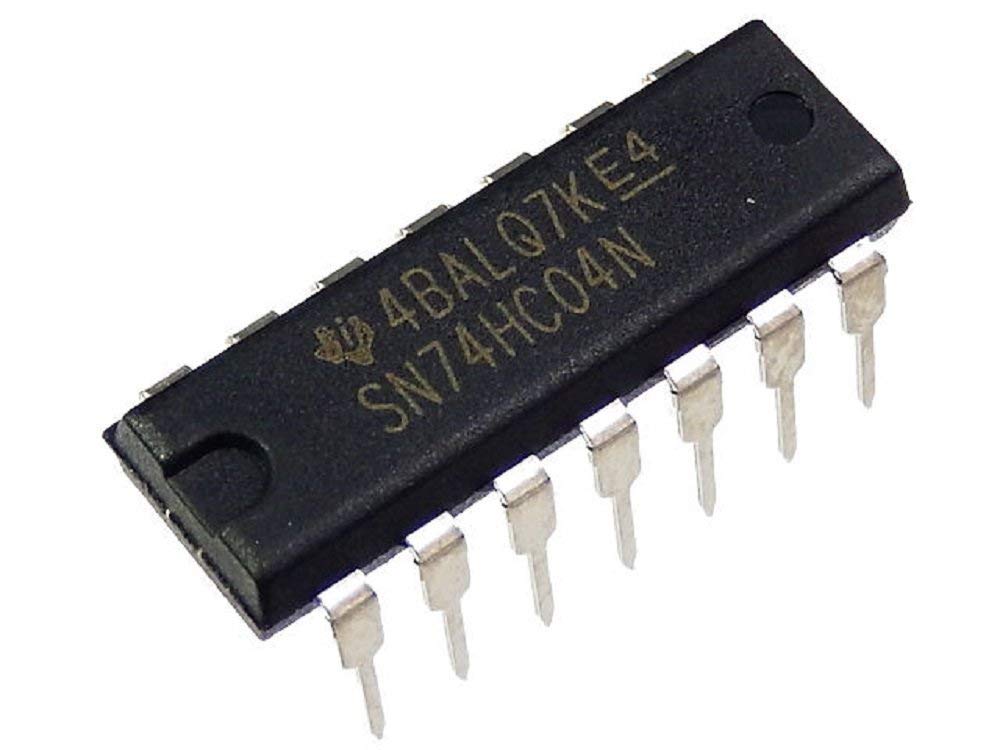

NOT
Hradlo s logickou funkciou NOT je kombinačný logický obvod, ktorý má iba jeden vstup a jeden výstup. Logickú hodnotu na vstupe neguje a vyšle na výstup. To znamená, že vždy log. 1 na vstupe prevedie na log. 0 na výstupe a naopak. Funkciu možno teda vyjadriť zápisom Y = A .
Stručne povedané o funkcií:
Na výstupe bude log. 1 vždy, keď na jeho jedinom vstupe, ktorý má len jeden bude log. 0
Na výstupe bude log. 0 vždy, keď na jeho jedinom vstupe, ktorý má len jeden bude log. 1
